Khay cáp là một loại thiết bị thuộc hệ thống thang máng cáp, giữ vai trò nâng đỡ, bảo vệ và tổ chức dây cáp điện an toàn, gọn gàng và khoa học. Vậy khay cáp là gì, có những loại nào, cấu tạo ra sao và làm thế nào để lựa chọn đúng loại khay cáp phù hợp với từng công trình?

Khay cáp là gì?

Khay cáp (Cable Tray) là loại phụ kiện cơ khí dạng máng hở hoặc có nắp đậy, được chế tạo từ tôn thép, có tác dụng nâng đỡ, cố định và bảo vệ hệ thống dây cáp điện, cáp tín hiệu, cáp mạng trong quá trình đi dây tại các công trình công nghiệp, dân dụng và hạ tầng kỹ thuật.

Về bản chất, khay cáp đóng vai trò như một "con đường" định hình cho dây cáp, giúp hệ thống điện được sắp xếp gọn gàng, dễ dàng thi công, kiểm tra, sửa chữa và mở rộng khi cần thiết. Đây là một trong những thiết bị cơ điện thuộc nhóm thang máng cáp – hệ thống hạ tầng không thể thiếu trong các nhà máy, xí nghiệp, tòa nhà cao tầng, trung tâm dữ liệu và công trình hạ tầng điện.

Khác với ống luồn dây (ống ruột gà, ống thép) chỉ chứa được một số lượng dây hạn chế, khay cáp có khả năng chứa đồng thời nhiều loại cáp với kích thước và số lượng lớn, ngoài ra, thiết bị còn giúp hệ thống tản nhiệt tốt hơn nhờ thiết kế dạng hở hoặc đục lỗ.

Khay cáp đóng vai trò là thiết bị bảo vệ, dẫn hướng cho hệ thống dây cáp điện, cáp tín hiệu

Cấu tạo của khay cáp

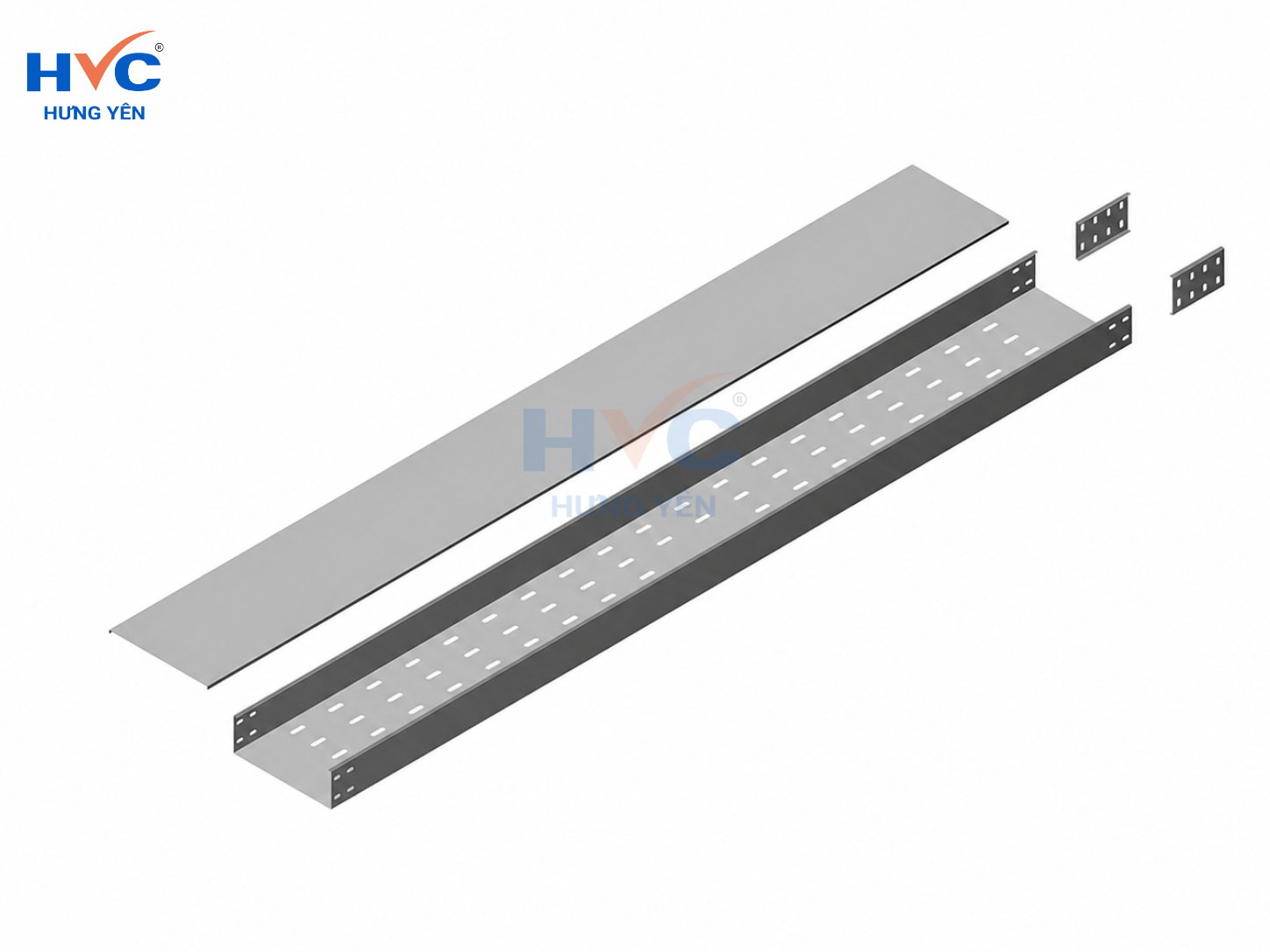

Một bộ khay cáp hoàn chỉnh thường bao gồm các bộ phận chính sau:

- Thân khay (đáy khay): Là phần chịu lực chính, có dạng phẳng, dạng đục lỗ hoặc dạng lưới, tùy theo yêu cầu tản nhiệt và trọng tải của hệ thống cáp điện, cáp tín hiệu.

- Thành khay (vách khay): Hai bên mép được gập vuông góc hoặc bo tròn để tăng độ cứng vững và tránh làm xước vỏ cáp.

- Nắp đậy (tùy chọn): Sử dụng cho các khu vực cần chống bụi, chống nước hoặc yêu cầu tính thẩm mỹ cao.

- Phụ kiện liên kết: Bao gồm co, tê, chữ thập, giảm, ke đỡ, thanh treo, ty ren – dùng để lắp đặt, chuyển hướng và cố định hệ thống khay theo hành trình thiết kế.

Thành phần cấu tạo khay cáp phổ biến

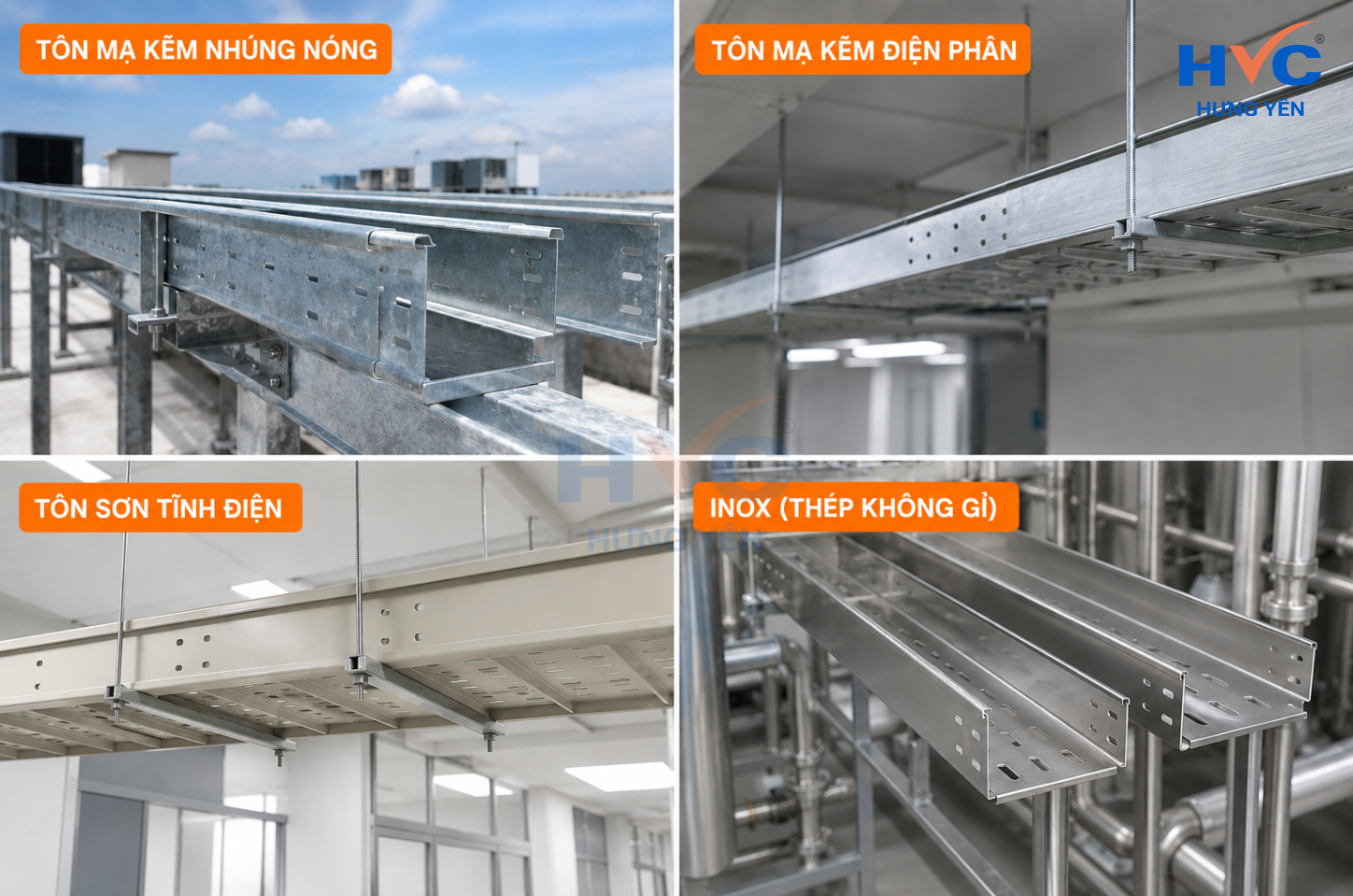

Về vật liệu chế tạo khay cáp, hiện nay, các nhà sản xuất thường sử dụng:

- Tôn mạ kẽm nhúng nóng: Khả năng chống ăn mòn cao, phù hợp môi trường ngoài trời, độ ẩm lớn.

- Tôn mạ kẽm điện phân: Giá thành hợp lý, phù hợp lắp đặt trong nhà.

- Tôn sơn tĩnh điện: Đa dạng màu sắc, tính thẩm mỹ cao, thường dùng cho công trình dân dụng, văn phòng.

- Inox (thép không gỉ): Dùng cho môi trường có tính ăn mòn cao như nhà máy hóa chất, thực phẩm, dược phẩm.

Các loại vật liệu chế tạo khay cáp được sử dụng trên thị trường hiện nay

Các loại khay cáp phổ biến

Dưới đây là một số cách phân loại khay cáp được sử dụng phổ biến trên thị trường hiện nay. Cụ thể như sau:

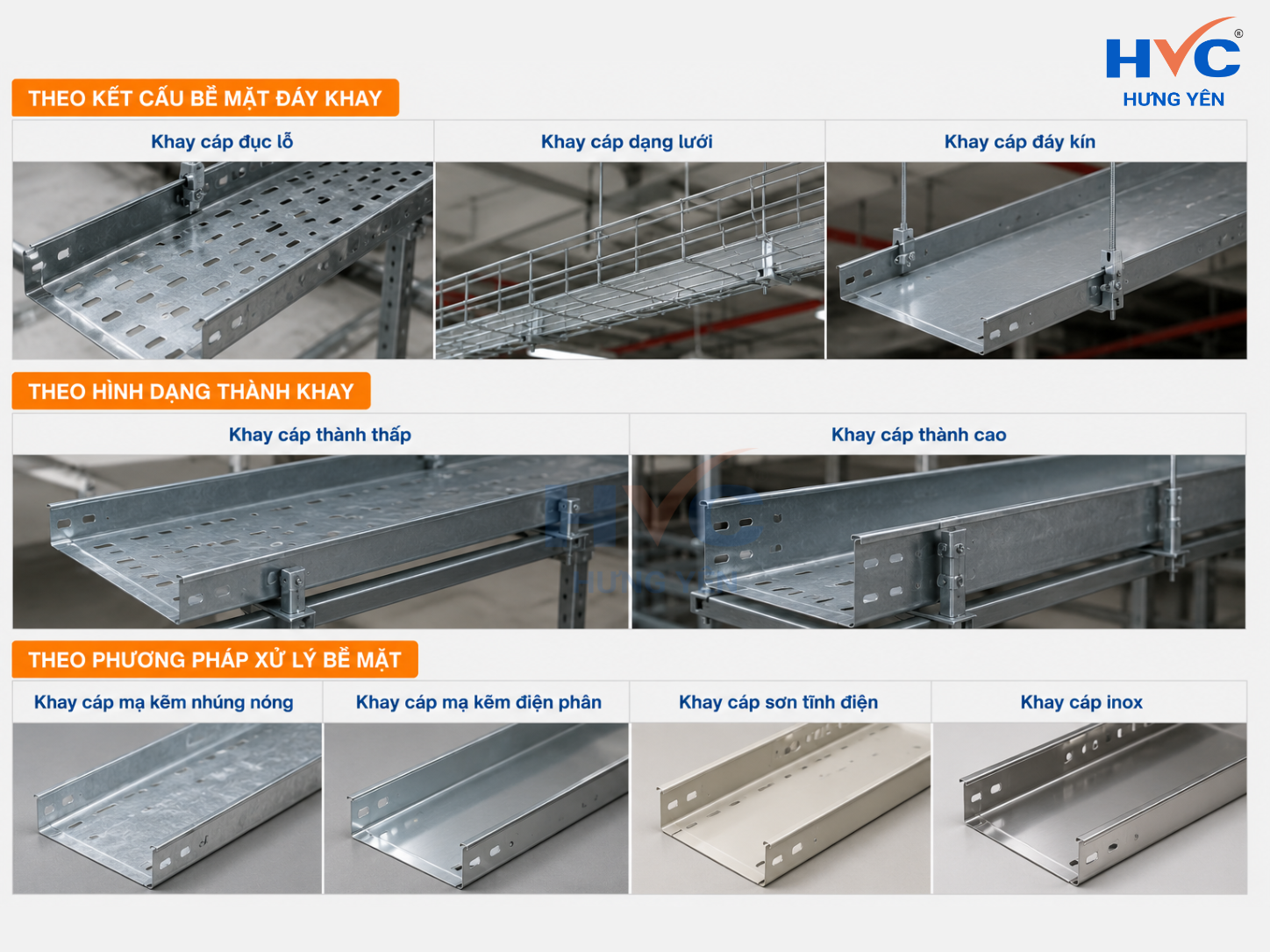

Theo kết cấu bề mặt đáy khay

• Khay cáp đục lỗ: Đáy khay có các lỗ đục giúp thoát nhiệt, thoát nước và giảm trọng lượng. Đây là loại khay cáp phổ biến nhất trên thị trường hiện nay.

• Khay cáp dạng lưới: Kết cấu dạng lưới thép hàn, trọng lượng nhẹ, thông thoáng tối đa, thường dùng cho hệ thống cáp mạng, cáp tín hiệu.

• Khay cáp đáy kín: Đáy phẳng không đục lỗ, bảo vệ cáp tối đa khỏi bụi bẩn, phù hợp khu vực yêu cầu vệ sinh công nghiệp cao.

Theo hình dạng thành khay

• Khay cáp thành thấp: Chiều cao thành khay khoảng 50-75mm, dùng cho hệ thống cáp tải trọng nhẹ.

• Khay cáp thành cao: Chiều cao thành khay từ 100mm trở lên, chịu tải lớn, phù hợp sử dụng trong các công trình công nghiệp.

Theo phương pháp xử lý bề mặt

• Khay cáp mạ kẽm nhúng nóng

• Khay cáp mạ kẽm điện phân

• Khay cáp sơn tĩnh điện

• Khay cáp inox

Một số loại khay cáp được phân loại theo 3 tiêu chí: Kết cấu bề mặt đáy, hình dạng thành khay và phương pháp xử lý bề mặt

Kích thước khay cáp tiêu chuẩn

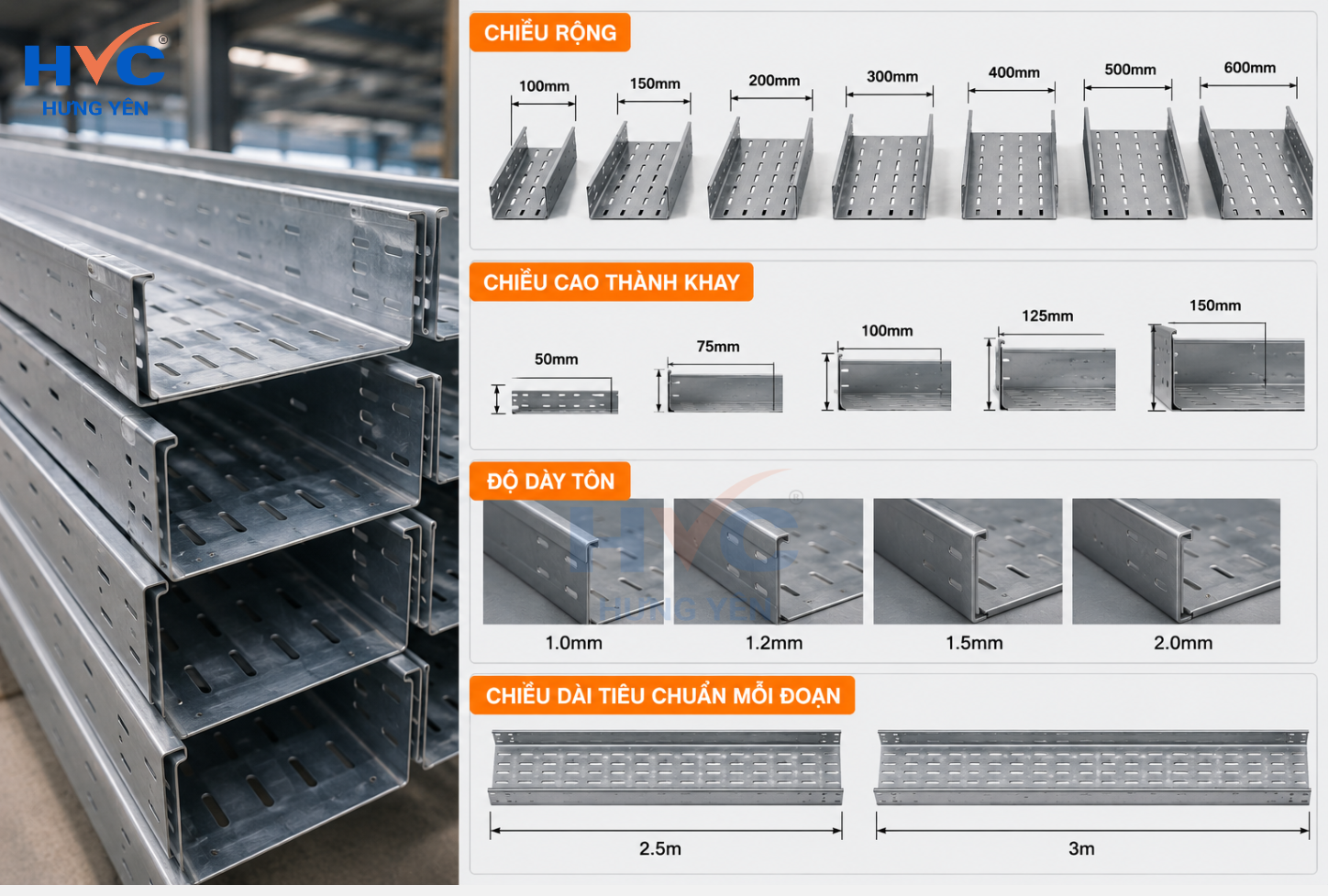

Khay cáp được sản xuất với nhiều kích thước để phù hợp với từng nhu cầu sử dụng khác nhau tại các công trình. Một số kích thước phổ biến thường được sử dụng có thể kể đến như:

• Chiều rộng: 100mm, 150mm, 200mm, 300mm, 400mm, 500mm, 600mm...

• Chiều cao thành khay: 50mm, 75mm, 100mm, 125mm, 150mm

• Độ dày tôn: 1.0mm, 1.2mm, 1.5mm, 2.0mm tùy tải trọng thiết kế

• Chiều dài tiêu chuẩn mỗi đoạn: 2.5m hoặc 3m

Kích thước khay cáp cụ thể sẽ được tính toán dựa trên số lượng, đường kính cáp và tải trọng thực tế của công trình.

Một số loại kích thước khay cáp được sử dụng nhiều hiện nay

Ưu điểm của khay cáp là gì?

• Khả năng chịu tải tốt: Kết cấu chắc chắn giúp nâng đỡ được nhiều loại cáp có trọng lượng và số lượng lớn.

• Tản nhiệt hiệu quả: Đặc biệt với khay đục lỗ và khay lưới, giúp giảm nguy cơ quá nhiệt cho dây cáp.

• Dễ dàng thi công, bảo trì: Cấu trúc hở giúp việc lắp đặt, kiểm tra, sửa chữa hoặc bổ sung cáp mới diễn ra nhanh chóng mà không cần tháo dỡ toàn bộ hệ thống.

• Tính linh hoạt cao: Có đầy đủ phụ kiện chuyển hướng (co, tê, chữ thập...) giúp dễ dàng đi theo mọi địa hình công trình.

• Độ bền cao: Với lớp mạ kẽm hoặc sơn tĩnh điện, khay cáp có tuổi thọ sử dụng lên đến hàng chục năm.

• Tính thẩm mỹ: Đặc biệt phù hợp cho các công trình yêu cầu hệ thống điện gọn gàng, chuyên nghiệp.

Khay cáp có khả năng chịu tải và tản nhiệt tốt

Ứng dụng của khay cáp trong thực tế

Khay cáp được ứng dụng rộng rãi trong nhiều công trình, như:

• Nhà máy, khu công nghiệp: Hệ thống điện động lực, điện chiếu sáng cho dây chuyền sản xuất.

• Tòa nhà văn phòng, trung tâm thương mại: Đi dây điện, cáp mạng, cáp tín hiệu trong trần giả, hộp kỹ thuật.

• Trung tâm dữ liệu: Hệ thống cáp mạng, cáp quang yêu cầu độ chính xác và khả năng mở rộng cao.

• Công trình hạ tầng, giao thông: Hệ thống chiếu sáng, điện điều khiển tại hầm, cầu, sân bay.

• Nhà xưởng, kho bãi: Đi dây cho hệ thống điện, camera giám sát, hệ thống báo cháy.

Cách lựa chọn khay cáp phù hợp cho công trình

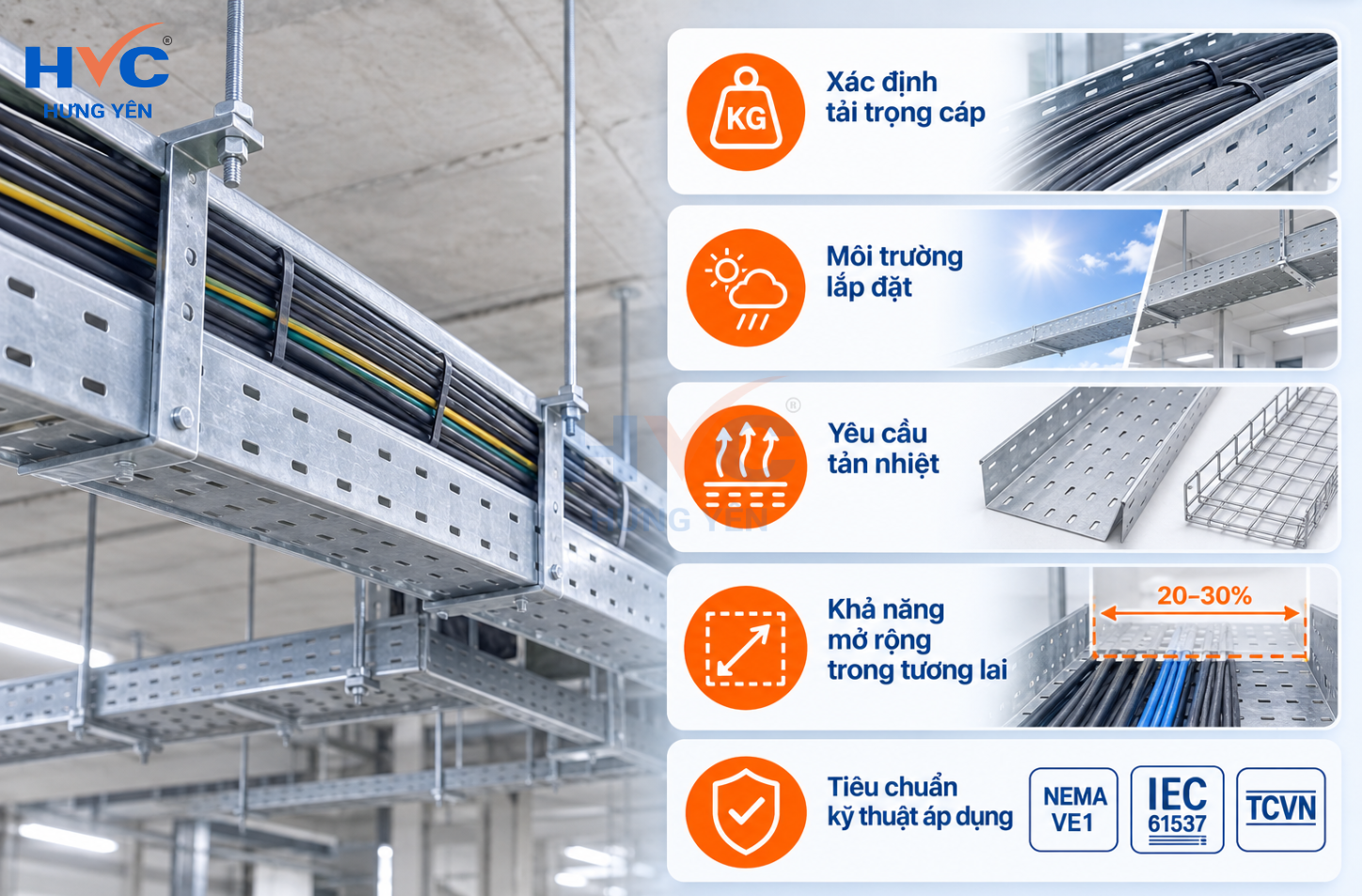

Để lựa chọn khay cáp phù hợp, cần lưu ý các yếu tố sau:

- Xác định tải trọng cáp: Tính toán tổng trọng lượng và số lượng cáp sẽ đi qua khay để chọn độ dày tôn và chiều cao thành khay phù hợp.

- Môi trường lắp đặt: Với môi trường ngoài trời, độ ẩm cao, nên ưu tiên khay cáp mạ kẽm nhúng nóng hoặc inox. Với môi trường trong nhà, khay sơn tĩnh điện hoặc mạ kẽm điện phân là lựa chọn tối ưu kinh tế.

- Yêu cầu tản nhiệt: Hệ thống cáp có mật độ dòng điện cao nên chọn khay đục lỗ hoặc khay lưới để đảm bảo thoát nhiệt tốt.

- Khả năng mở rộng trong tương lai: Nên chọn kích thước khay có không gian dư khoảng 20-30% so với nhu cầu hiện tại để thuận tiện khi lắp đặt thêm cáp mới.

- Tiêu chuẩn kỹ thuật áp dụng: Ưu tiên các sản phẩm đạt tiêu chuẩn như NEMA VE1, IEC 61537 hoặc TCVN tương ứng để đảm bảo chất lượng và an toàn thi công.

Cách lựa chọn khay cáp phù hợp và tối ưu theo nhu cầu sử dụng

Một số câu hỏi thường gặp

1. Khay cáp khác gì so với thang cáp?

Thang cáp có kết cấu dạng nấc thang, hở hoàn toàn hai mặt, phù hợp cho tuyến cáp lớn cần thông gió tối đa. Khay cáp có đáy liền (dạng phẳng, đục lỗ hoặc lưới), phù hợp với tuyến cáp vừa và nhỏ, yêu cầu nâng đỡ chắc chắn hơn.

2. Khay cáp có cần sơn phủ chống gỉ không?

Tùy vào môi trường lắp đặt. Với môi trường khô ráo trong nhà, khay mạ kẽm điện phân là đủ. Với môi trường ẩm ướt hoặc ngoài trời, nên chọn khay mạ kẽm nhúng nóng để tăng khả năng chống ăn mòn.

3. Độ dày tôn khay cáp bao nhiêu là phù hợp?

Độ dày phổ biến từ 1.0mm đến 2.0mm, tùy thuộc vào tải trọng và chiều rộng khay. Khay càng rộng, tải trọng càng lớn thì nên chọn độ dày tôn lớn hơn để đảm bảo độ võng cho phép.

4. Có thể đặt khay cáp theo kích thước riêng theo yêu cầu không?

Có. Hầu hết các đơn vị sản xuất khay cáp hiện nay, trong đó có HVC Hưng Yên, đều nhận gia công theo bản vẽ và yêu cầu kích thước riêng của từng công trình.
