Trong các công trình công nghiệp, tòa nhà thương mại hay khu đô thị hiện đại, hệ thống điện hạ thế đóng vai trò cực kỳ quan trọng trong việc đảm bảo cung cấp điện ổn định và an toàn. Trong hệ thống này, hai loại tủ điện thường xuyên được nhắc đến là tủ MSB và tủ MDB.

Nhiều người mới làm trong lĩnh vực cơ điện thường nhầm lẫn giữa hai loại tủ này vì chúng đều thực hiện nhiệm vụ phân phối điện. Tuy nhiên, trên thực tế MSB và MDB có sự khác biệt rõ ràng về vị trí lắp đặt, công suất chịu tải cũng như vai trò trong toàn bộ hệ thống điện.

Bài viết dưới đây sẽ giúp Quý khách hiểu rõ khái niệm, chức năng và sự khác biệt giữa tủ MSB và MDB, từ đó lựa chọn giải pháp phù hợp khi thiết kế hệ thống điện hạ thế.

Tủ điện MSB là gì?

MSB (Main Switchboard) là tủ điện tổng hạ thế, thường được lắp đặt ngay sau máy biến áp hoặc máy phát điện. Đây là điểm tiếp nhận toàn bộ nguồn điện đầu vào trước khi phân phối đến các tủ điện khác trong hệ thống.

Có thể nói, trong một hệ thống điện hoàn chỉnh, tủ MSB đóng vai trò trung tâm điều phối điện năng, nơi kiểm soát và phân phối nguồn điện đến các khu vực sử dụng khác nhau.

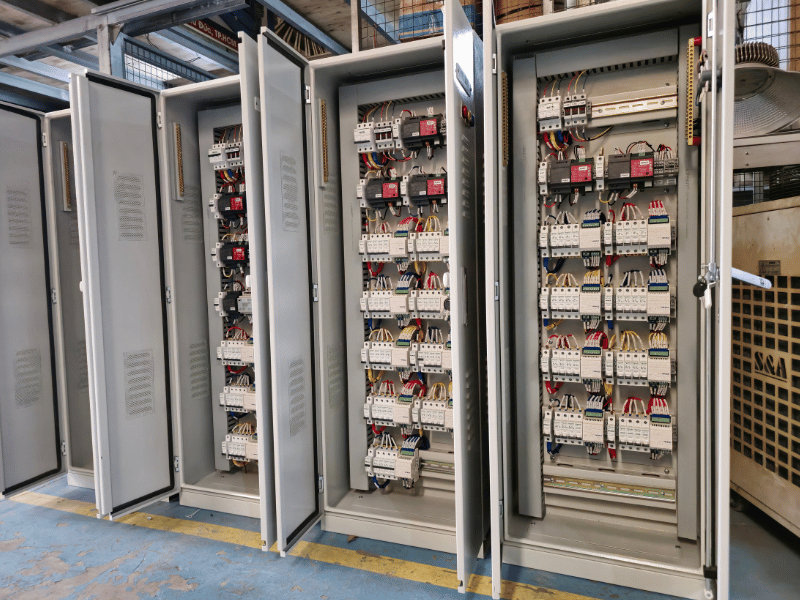

Tủ điện tổng MSB được ứng dụng phổ biến trong hệ thống điện công nghiệp

Vai trò của tủ MSB trong hệ thống điện

Tủ MSB giữ vai trò trung tâm trong hệ thống điện hạ thế, đảm nhiệm nhiệm vụ tiếp nhận nguồn điện từ máy biến áp hoặc máy phát trước khi phân phối đến các tủ điện trung gian trong công trình.

Không chỉ thực hiện chức năng phân phối điện, tủ MSB còn giúp bảo vệ toàn bộ hệ thống khỏi các sự cố như quá tải, ngắn mạch, góp phần đảm bảo quá trình vận hành ổn định và an toàn. Bên cạnh đó, tủ còn hỗ trợ giám sát các thông số điện năng quan trọng của hệ thống, đồng thời có thể tích hợp kết nối với các hệ thống quản lý điện thông minh như BMS để phục vụ việc theo dõi và điều khiển từ xa.

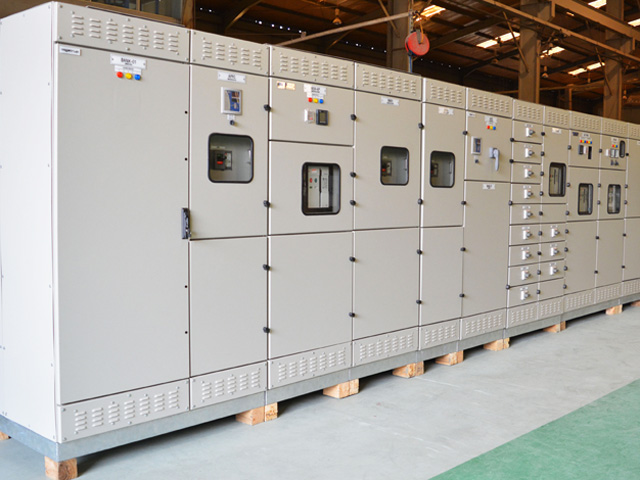

Tủ điện MSB đóng vai trò quan trọng trong hệ thống điện công nghiệp

Đặc điểm kỹ thuật của tủ MSB

Do đóng vai trò là tủ điện tổng trong hệ thống điện hạ thế, tủ điện MSB thường được thiết kế với các yêu cầu kỹ thuật cao để đảm bảo khả năng vận hành ổn định và an toàn cho toàn bộ hệ thống. Tủ có dòng định mức lớn, phổ biến từ khoảng 1000A đến 6300A, đáp ứng nhu cầu phân phối điện cho các công trình có quy mô lớn như nhà máy, khu công nghiệp hoặc tòa nhà cao tầng. Bên trong tủ thường sử dụng các thiết bị đóng cắt công suất lớn như ACB hoặc MCCB, kết hợp với hệ thống thanh cái đồng có tiết diện lớn nhằm đảm bảo khả năng dẫn điện ổn định. Ngoài ra, tủ MSB thường được thiết kế với nhiều khoang chức năng riêng biệt như khoang máy cắt, khoang thanh cái, khoang đo lường và khoang điều khiển, giúp việc vận hành và bảo trì thuận tiện hơn, đồng thời đáp ứng các tiêu chuẩn kỹ thuật và yêu cầu an toàn nghiêm ngặt trong hệ thống điện.

Tủ điện MDB là gì?

Sau khi nguồn điện được tiếp nhận tại tủ MSB, điện năng sẽ được phân chia và truyền đến các tủ phân phối trung gian. Trong đó tủ MDB (Main Distribution Board) chính là một trong những tủ đảm nhiệm vai trò tiếp nhận điện. Tủ MDB là tủ phân phối chính, nhận nguồn điện từ tủ MSB từ một nhánh cấp điện trung gian sau đó phân phối điện tới các tủ DB nhỏ hơn hoặc phân phối trực tiếp đến các thiết bị tiêu thụ điện.

Tủ điện MDB một trong những tủ đảm nhiệm vai trò tiếp nhận điện cho hệ thống

>>> Bài viết liên quan: Tầm quan trọng của tủ điện phân phối MSB trong hệ thống HVAC

Chức năng của tủ MDB

Tủ MDB giúp hệ thống điện vận hành linh hoạt hơn thông qua các nhiệm vụ:

- Phân phối điện cho từng khu vực hoặc từng tầng

- Cấp nguồn cho các tủ DB hoặc tủ điều khiển

- Bảo vệ hệ thống điện nhánh

- Hỗ trợ đo lường và quản lý điện năng

So với tủ MSB, tủ MDB có quy mô và công suất nhỏ hơn nên thiết kế cũng đơn giản và gọn gàng hơn. Tủ thường có dòng định mức phổ biến từ khoảng 250A đến 2500A, phù hợp với nhiệm vụ phân phối điện cho từng khu vực hoặc từng nhóm phụ tải trong công trình. Bên trong tủ MDB thường sử dụng các thiết bị đóng cắt như MCCB hoặc MCB để bảo vệ các nhánh điện. Ngoài ra, tủ được bố trí nhiều ngõ ra cấp điện nhằm phân phối nguồn điện đến các tủ DB hoặc các thiết bị tiêu thụ điện nhỏ hơn, giúp việc quản lý và vận hành hệ thống điện trở nên linh hoạt và hiệu quả hơn.

Điểm giống nhau giữa tủ MSB và tủ MDB

Mặc dù đảm nhiệm các vị trí khác nhau trong hệ thống điện, nhưng MSB và MDB vẫn có nhiều điểm tương đồng về cấu tạo và nguyên lý hoạt động.

Cả hai loại tủ đều thuộc nhóm tủ điện phân phối hạ thế, được thiết kế nhằm đảm bảo dòng điện được truyền tải ổn định và an toàn.

Một số điểm chung nổi bật

Cả tủ điện MSB và tủ điện MDB đều có:

- Các thiết bị đóng cắt như ACB, MCCB, MCB

- Hệ thống thanh cái đồng (busbar) dẫn điện

- Thiết bị bảo vệ quá tải, ngắn mạch

- Thiết bị chống rò điện và chống sét lan truyền

- Đồng hồ đo lường và thiết bị giám sát điện năng

Ngoài ra, vỏ tủ thường được chế tạo bằng thép sơn tĩnh điện, giúp cho tủ tăng được độ bền cơ học, chống ăn mòn và chống bụ theo tiêu chuẩn IP.

Ở các hệ thống điện hiện đại, cả tủ MSB và MDB đều có kết nối với hệ thống quản lý năng lượng tòa nhà giúp cho việc vận hành của cả hệ thống thuận tiện hơn.

Tủ MSB và MDB đều có kết nối với hệ thống quản lý năng lượng tòa nhà giúp cho việc vận hành của cả hệ thống thuận tiện hơn

Khác biệt giữa tủ điện MSB và tủ MDB

Sau khi hiểu rõ những điểm tương đồng, chúng ta có thể thấy sự khác biệt giữa MSB và MDB nằm ở vị trí, công suất và vai trò trong hệ thống điện.

Vị trí trong hệ thống điện

Trước hết, sự khác biệt rõ ràng nhất chính là vị trí lắp đặt:

- Tủ MSB được lắp đặt ngay sau máy biến áp hoặc máy phát điện. Đây là điểm tiếp nhận nguồn điện đầu tiên của toàn hệ thống.

- Tủ MDB được lắp đặt ngay sau tủ MSB và nhận điện từ MSB, phân phối đến các khu vực nhỏ hơn.

Quy mô công suất

Do đảm nhiệm vai trò khác nhau nên khả năng chịu tải của hai loại tủ cũng khác nhau.

- MSB: Tủ có công suất lớn, dòng điện phổ biến từ 1000A – 6300A

- MDB: Công suất nhỏ hơn, dòng điện phổ biến từ 250A – 2500A

Chức năng trong hệ thống

Xét về chức năng, MSB và MDB cũng có sự phân cấp rõ ràng.

Tủ MSB là tủ tiếp nhận nguồn điện chính và phân phối điện đến các tủ trung gian và bảo vệ toàn bộ hệ thống điện.

Tủ MDB giúp phân phối điện đến các tủ DB và cấp nguồn trực tiếp cho các thiết bị tiêu thụ điện.

Chi phí đầu tư

Một điểm khác biệt dễ thấy nữa là chi phí đầu tư cho thiết bị tủ điện, do yêu cầu kỹ thuật cao và công suất lớn nên tủ MSB thường có chi phí cao hơn đáng kể so với tủ MDB. Ngược lại, tủ MDB có quy mô nhỏ hơn nên chi phí đầu tư và lắp đặt cũng thấp hơn.

Có thể thấy rằng, tủ MSB và MDB đều là những thành phần quan trọng trong hệ thống điện hạ thế, tuy nhiên mỗi loại tủ lại đảm nhiệm một vai trò riêng. MSB là tủ điện tổng, tiếp nhận và phân phối nguồn điện chính cho toàn bộ công trình. Trong khi đó, MDB đóng vai trò là tủ phân phối trung gian, giúp đưa nguồn điện từ MSB đến từng khu vực sử dụng một cách hiệu quả và an toàn.
