Thang cáp là sản phẩm được nhiều kỹ sư ưu tiên lựa chọn cho các hạng mục tải nặng nhằm đảm bảo an toàn cho hệ thống đường dây cáp điện, dây cáp tín hiệu trong các tòa nhà cao tầng, nhà máy công nghiệp hay trung tâm dữ liệu. Vậy thang cáp là gì, cấu tạo như thế nào và giá bán ra sao?

Thang cáp là gì?

Thang cáp (Cable Ladder) là hệ thống đỡ, dẫn hướng và bảo vệ các loại cáp điện đã bọc cách điện (cáp động lực, cáp điều khiển, cáp tín hiệu) trong các công trình xây dựng. Thiết bị này có hình dáng tương tự như một chiếc thang dòng thông thường, bao gồm hai thanh dọc biên được liên kết vững chắc với nhau bằng các thanh ngang (mắt thang) xếp song song với những khoảng cách đều đặn.

Khác với các phương pháp đi dây truyền thống như đi ống âm tường hay ống luồn dây PVC, hệ thống thang cáp được thiết kế để lộ thiên hoặc đi ngầm trong trần kỹ thuật, giúp tối ưu hóa khả năng tản nhiệt của cáp nguồn công suất lớn và tạo điều kiện thuận lợi cho công tác bảo trì, mở rộng hệ thống sau này.

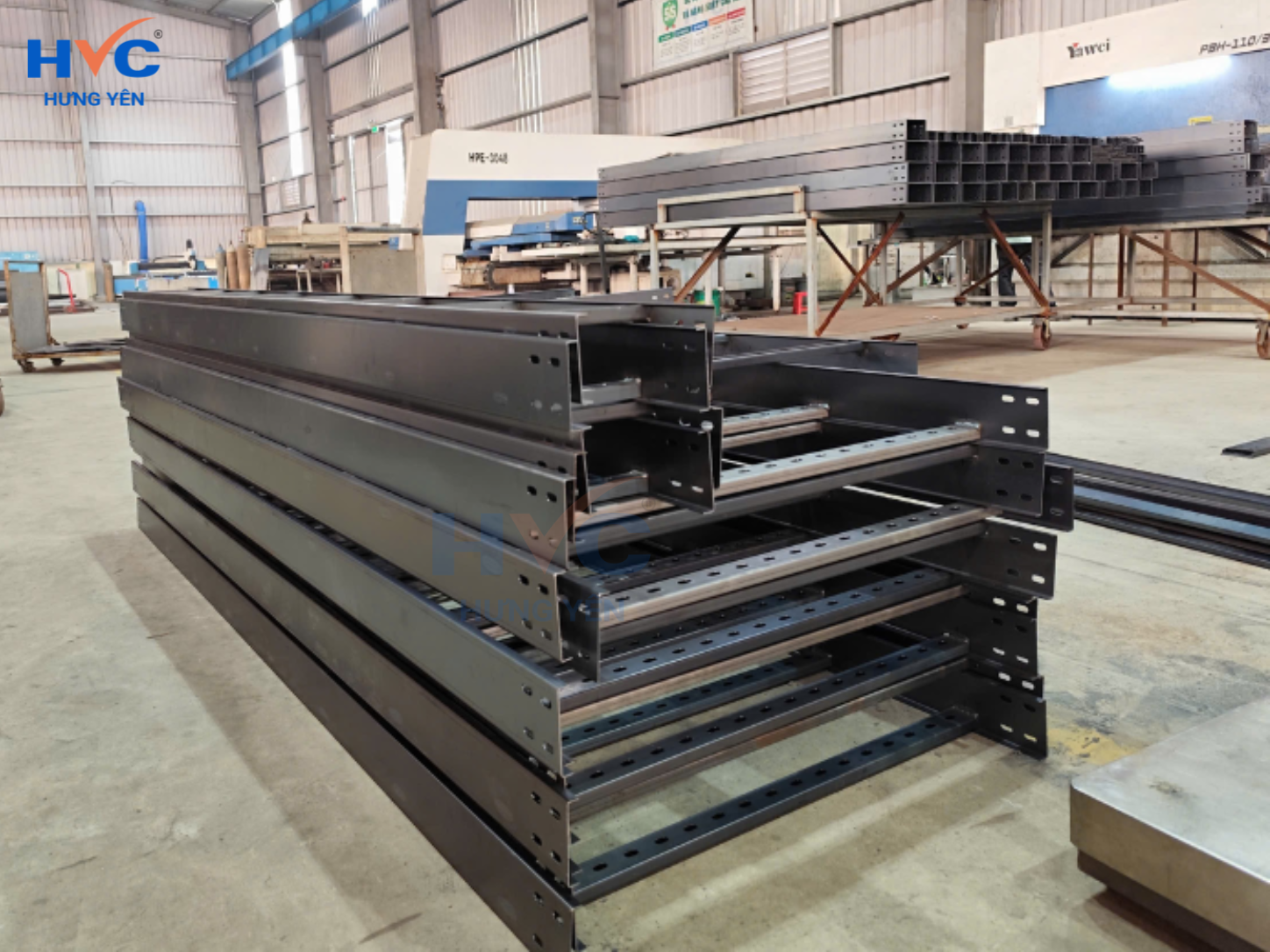

Thang cáp được sử dụng để dẫn hướng và bảo vệ hệ thống dây cáp điện, cáp tín hiệu

Cấu tạo thang cáp điện tiêu chuẩn

Để đảm bảo khả năng chịu tải trọng lớn và tính bền vững trước các tác động cơ học cũng như môi trường, cấu tạo thang cáp được module hóa theo các quy chuẩn kỹ thuật nghiêm ngặt. Một hệ thống thang cáp hoàn chỉnh bao gồm các thành phần cốt lõi sau:

• Hai thanh biên (Side Rails): Hai thanh thép chạy dọc theo chiều dài của lòng thang, được chấn định hình (thường là biên chữ C hoặc chữ L) để tạo độ cứng cáp, chống vặn xoắn dưới áp lực tải trọng của cáp.

• Thanh ngang (Rungs/Tay thang): Các thanh thép ngắn được hàn hoặc đột dập cơ khí liên kết định kỳ vào hai thanh biên với khoảng cách tiêu chuẩn (thường là 200mm, 250mm hoặc 300mm). Trên các thanh ngang này thường được đột lỗ quả trám hoặc lỗ tròn để phục vụ việc thắt dây rút cố định cáp điện.

• Chiều dài tiêu chuẩn: Thang cáp khi xuất xưởng thường có chiều dài tiêu chuẩn từ 2.5m đến 3.0m nhằm tối ưu hóa công tác vận chuyển và lắp đặt.

• Độ dày vật liệu: Dao động phổ biến từ 1.0mm, 1.2mm, 1.5mm, 2.0mm đến 2.5mm, tùy thuộc vào yêu cầu tải trọng tổng thể của hệ thống cáp đặt bên trên.

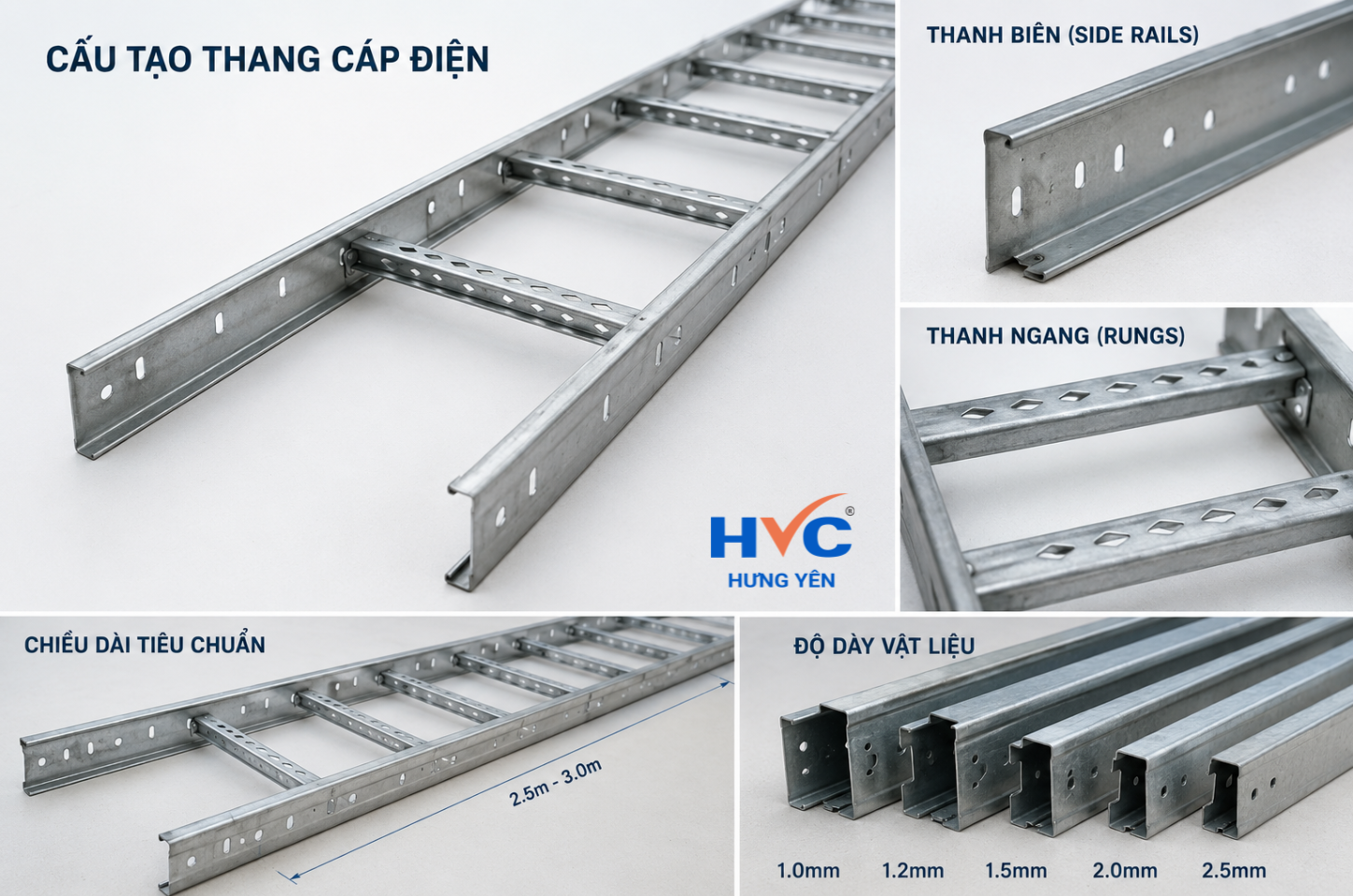

Cấu tạo một thang cáp tiêu chuẩn

Các loại lớp phủ bề mặt phổ biến:

Tùy thuộc vào môi trường lắp đặt thực tế, vật liệu chế tạo mà bề mặt thang cáp sẽ được xử lý bằng các công nghệ khác nhau:

• Sơn tĩnh điện: Phù hợp cho các hệ thống cáp đi trong nhà, môi trường khô ráo, yêu cầu tính thẩm mỹ cao với nhiều lựa chọn màu sắc (ghi sáng, kem, cam).

• Mạ kẽm điện phân: Tạo lớp bảo vệ chống oxy hóa, thích hợp cho điều kiện môi trường tiêu chuẩn.

• Mạ kẽm nhúng nóng: Lớp kẽm dày bảo vệ toàn diện kết cấu thép bên trong, chuyên dụng cho môi trường ngoài trời, cận biển hoặc nơi có độ ẩm và tính ăn mòn hóa học cao.

• Inox (SUS 304 / SUS 316): Sử dụng trong các môi trường đặc biệt khắt khe như nhà máy chế biến thực phẩm, dược phẩm hoặc phòng sạch.

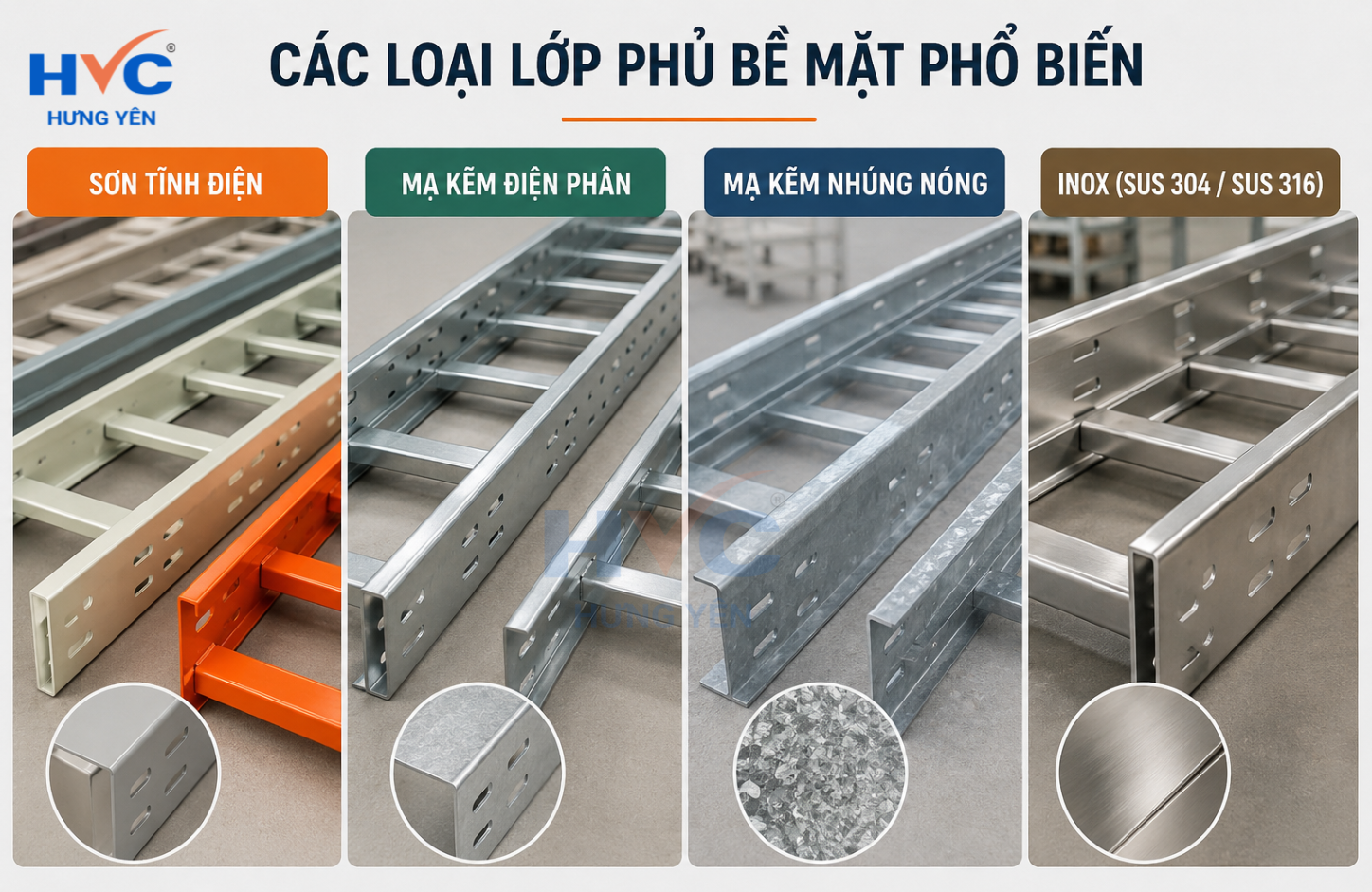

Thang cáp có 4 loại lớp phủ bề mặt được sử dụng phổ biến

Phân biệt thang cáp và máng cáp

Trong thực tế, rất nhiều người thường nhầm lẫn giữa thang cáp (Cable Ladder) và máng cáp (Cable Tray). Mặc dù chúng đều thuộc hệ thống thang máng cáp nói chung, nhưng đặc tính và mục đích sử dụng lại có những điểm khác biệt rõ rệt. Cụ thể như sau:

Các yếu tố cấu thành giá thang cáp

Khi bóc tách khối lượng dự án, bài toán tối ưu chi phí luôn được đặt lên hàng đầu. Chính vì vậy, giá thang cáp luôn là thông tin được các nhà thầu, chủ dự án quan tâm.

Trên thị trường thực tế, mức giá thang cáp không cố định mà biến động dựa trên các thông số kỹ thuật cốt lõi gồm:

• Kích thước hình học: Kích thước tiết diện (Rộng x Cao) là yếu tố quyết định lượng phôi thép tiêu hao. Các kích thước phổ biến như 200x100mm, 300x100mm, 400x100mm sẽ có mức giá tăng dần tương ứng.

• Độ dày của thép: Thép càng dày, khả năng chịu tải càng cao, khối lượng vật tư lớn dẫn đến giá thành sản phẩm tăng.

• Phương pháp xử lý bề mặt: Thông thường, thang cáp sơn tĩnh điện sẽ có giá thành thấp hơn so với dòng sản phẩm mạ kẽm nhúng nóng do quy trình công nghệ mạ kẽm nhúng nóng phức tạp và chi phí nguyên liệu kẽm cao hơn.

• Biến động thị trường nguyên liệu: Giá thép cán nóng (HRC) và thép cán nguội (CRC) trên thị trường thế giới ảnh hưởng trực tiếp đến biên độ giá đầu ra của các nhà máy sản xuất.

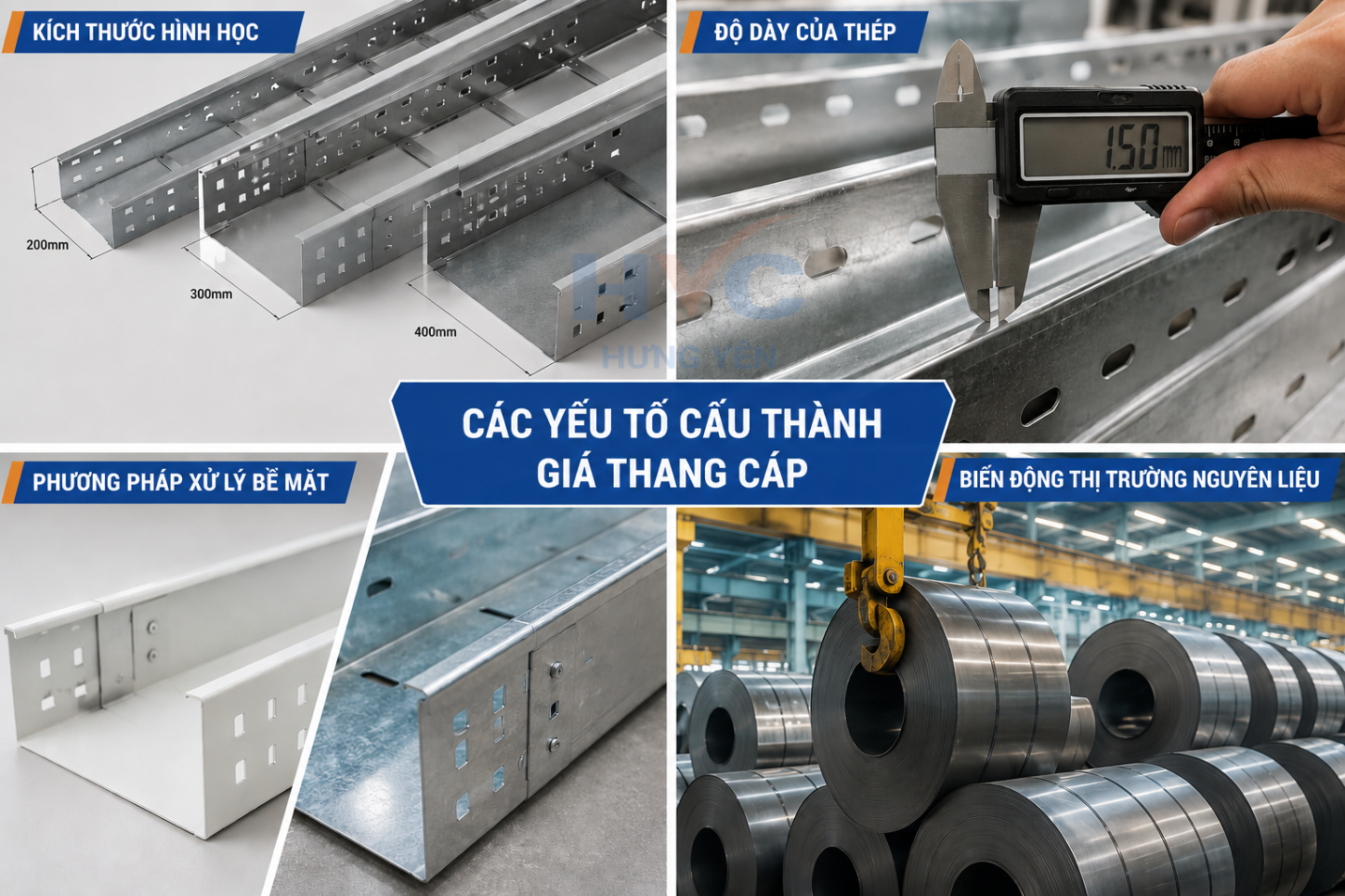

Các yếu tố ảnh hưởng đến giá thang cáp trên thị trường

HVC Hưng Yên - Đơn vị sản xuất thang cáp theo dây chuyền hiện đại

Để đáp ứng những tiêu chuẩn kỹ thuật ngày càng khắt khe của các công trình trọng điểm quốc gia hay dự án FDI công nghiệp nặng, quy trình chế tạo thang máng cáp tại Việt Nam đã chuyển dịch mạnh mẽ sang dây chuyền tự động hóa.

Bắt nhịp xu hướng đó, Công ty TNHH HVC Hưng Yên đã đầu tư đồng bộ hệ thống máy cắt laser CNC, máy đột dập liên hoàn và dây chuyền sơn tĩnh điện tự động khép kín tại nhà máy sản xuất. Nhờ đó, sự chính xác trong các khâu cắt, chấn định hình các sản phẩm được gia tăng. Điều này không chỉ giúp đảm bảo độ chịu tải cơ học chính xác theo tính toán lý thuyết mà còn kiểm soát chặt chẽ dung sai lắp ghép khi triển khai tại công trường. Việc lựa chọn các nhà sản xuất có năng lực quản lý chất lượng tốt như HVC Hưng Yên giúp chủ đầu tư giảm thiểu rủi ro võng hệ thống, đảm bảo tính liên kết liên tục của mạch nối đất an toàn điện.

Hệ thống thang cáp được sản xuất tại nhà máy HVC Hưng Yên

Việc hiểu rõ thang cáp là gì cùng các đặc tính cấu tạo cơ bản của sản phẩm là nền tảng quan trọng giúp các kỹ sư cơ điện, nhà thầu xây dựng đưa ra phương án thiết kế tối ưu nhất cho công trình. Một hệ thống thang cáp được tính toán đúng tải trọng, lựa chọn đúng lớp phủ bảo vệ không chỉ giúp tối ưu hóa chi phí đầu tư ban đầu mà còn bảo vệ an toàn cho toàn bộ mạng lưới điện của dự án.

Quý khách hàng có nhu cầu tìm hiểu, lắp đặt hệ thống thang cáp điện cho dự án, vui lòng liên hệ tới HVC Hưng Yên để được tư vấn miễn phí.
