Tùy thuộc vào vị trí lắp đặt và yêu cầu về chỉ số IP, tủ điện được phân chia thành các dòng chuyên biệt như tủ trong nhà, ngoài trời hay tủ dạng khung module. Việc nắm rõ cách phân loại này sẽ giúp bạn tối ưu hóa công năng sử dụng và kéo dài tuổi thọ cho toàn bộ hệ thống điện công trình.

Tủ điện được phân loại dựa trên những yếu tố nào?

Để đáp ứng nhu cầu đa dạng trong công trình và hệ thống điện, tủ điện thường được phân loại theo nhiều yếu tố khác nhau. Mỗi tiêu chí phân loại mang đến đặc điểm riêng, giúp việc lựa chọn và sử dụng tủ trở nên phù hợp, an toàn và tối ưu hơn.

Một số tiêu chí phân loại tủ điện

1. Phân loại theo vỏ tủ điện

Tủ điện có thể chia thành hai dạng phổ biến:

- Dạng hộp: thiết kế gọn gàng, phù hợp cho những không gian nhỏ.

- Dạng khép (tủ có khung): cấu trúc chắc chắn, bảo vệ linh kiện tốt hơn.

2. Phân loại theo vách ngăn

Yếu tố vách ngăn cũng ảnh hưởng lớn đến việc thiết kế và an toàn của tủ điện:

- Dạng 1: Không có vách ngăn giữa 3 bộ phận O, B, I.

- Dạng 2: Có vách ngăn giữa 3 bộ phận O, B, I.

- Dạng 3: Tương tự dạng 2, nhưng bổ sung thêm vách ngăn giữa các thiết bị đóng I1, I2, I3…

- Dạng 4: Giống dạng 3 và thêm vách ngăn ở đầu dây ra O1, O2, O3, đảm bảo mức độ an toàn cao hơn.

3. Phân loại theo cấp bảo vệ

Tủ điện được sản xuất theo nhiều cấp độ bảo vệ khác nhau nhằm thích ứng với từng môi trường lắp đặt, từ trong nhà đến ngoài trời.

4. Phân loại theo công cụ

Ngoài ra, việc phân loại còn căn cứ vào công cụ và thiết bị được tích hợp trong tủ, phục vụ từng mục đích sử dụng cụ thể.

Một số sản phẩm tủ điện điển hình

Bên cạnh các tiêu chí phân loại trên, hiện nay có nhiều dòng tủ điện điển hình được sử dụng rộng rãi trong công trình xây dựng, sản xuất và dân dụng.

Tủ phân phối hạ thế: Thiết kế nhỏ gọn, dạng mô-đun, đa dạng ứng dụng, phù hợp với nhiều loại công trình.

Tủ điện phân phối

Tủ điện ATS: Có chức năng chuyển đổi tự động giữa nguồn chính (điện lưới) và nguồn dự phòng (máy phát điện). Khi nguồn chính gặp sự cố như mất pha, mất trung tính, thấp áp hay quá áp, tủ ATS sẽ tự động chuyển sang nguồn dự phòng và trở lại khi nguồn chính phục hồi.

>>> Xem chi tiết: Sản phẩm tủ điện ATS

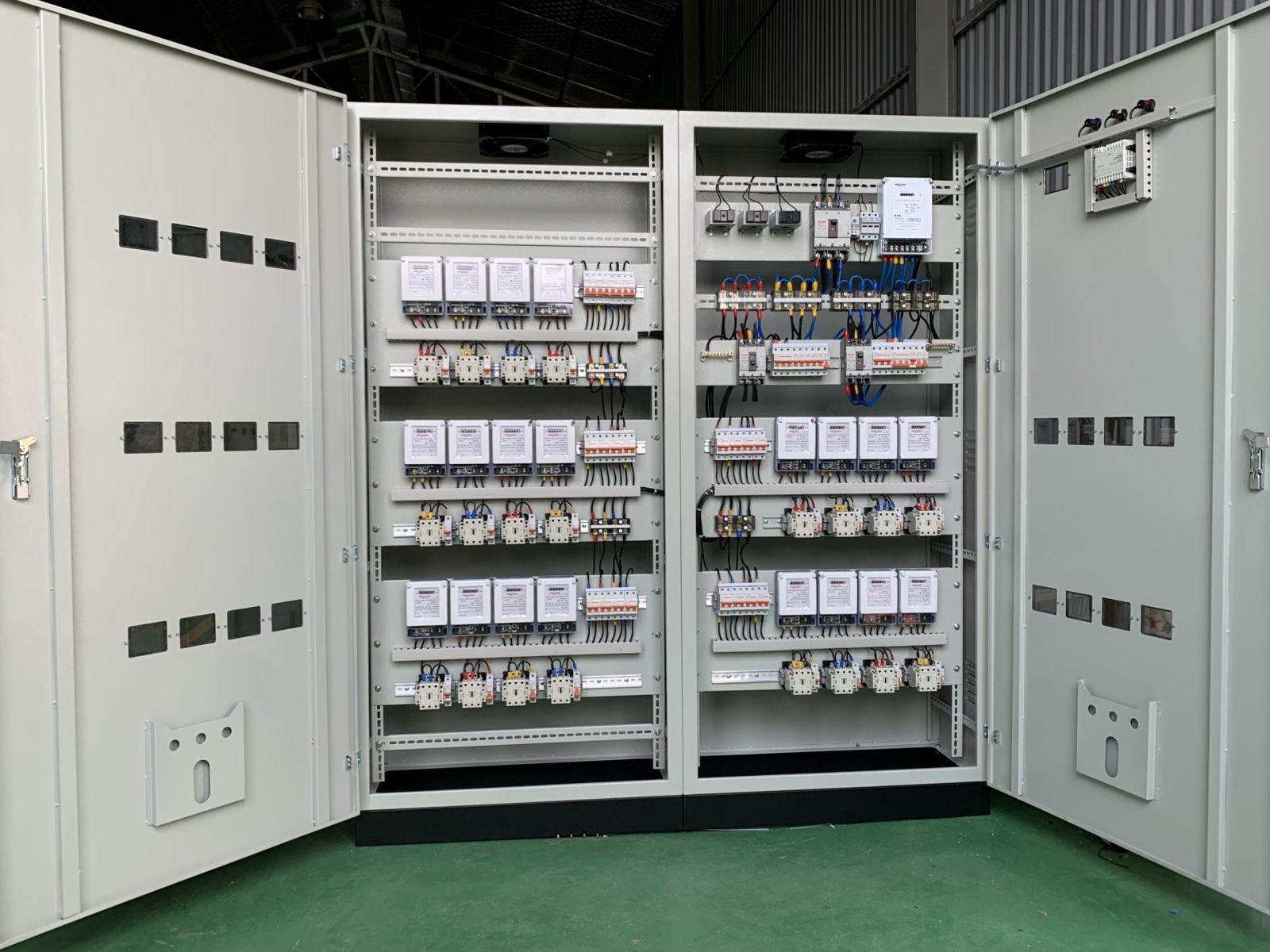

Hình ảnh tủ điện tại nhà máy

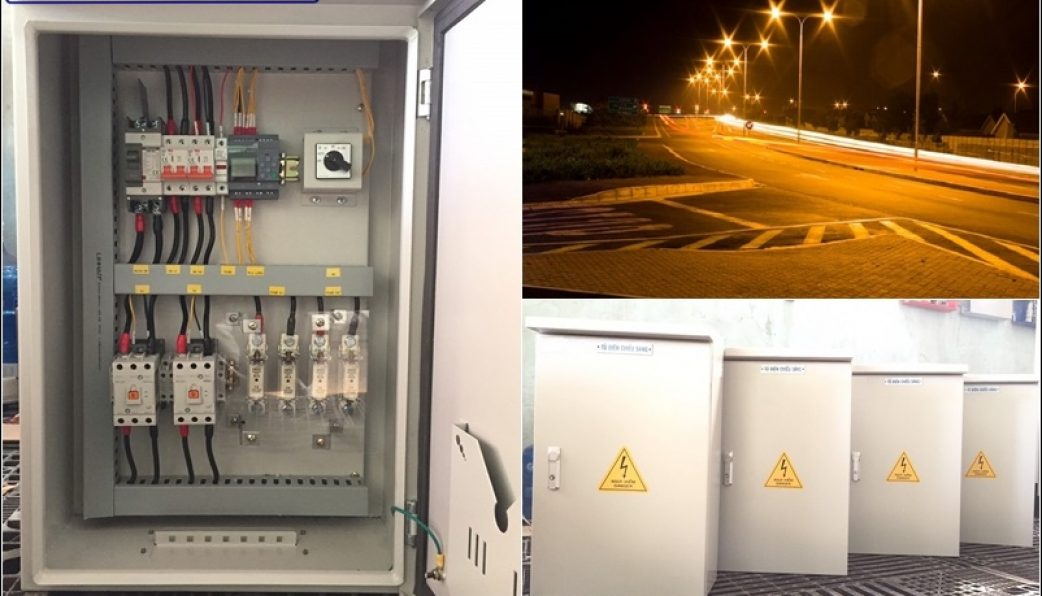

Tủ điện chiếu sáng: Đạt tiêu chuẩn IEC-60439-1, dùng cho hệ thống chiếu sáng đường phố, vườn hoa, văn phòng, bể bơi… Tủ được trang bị Aptomat/cầu chì, bộ hẹn giờ (timer) và nhiều chế độ vận hành linh hoạt như bật toàn bộ đèn, tiết kiệm (tắt 1/3 hoặc 2/3 đèn), hay tắt toàn bộ.

Tủ điện điều khiển chiếu sáng

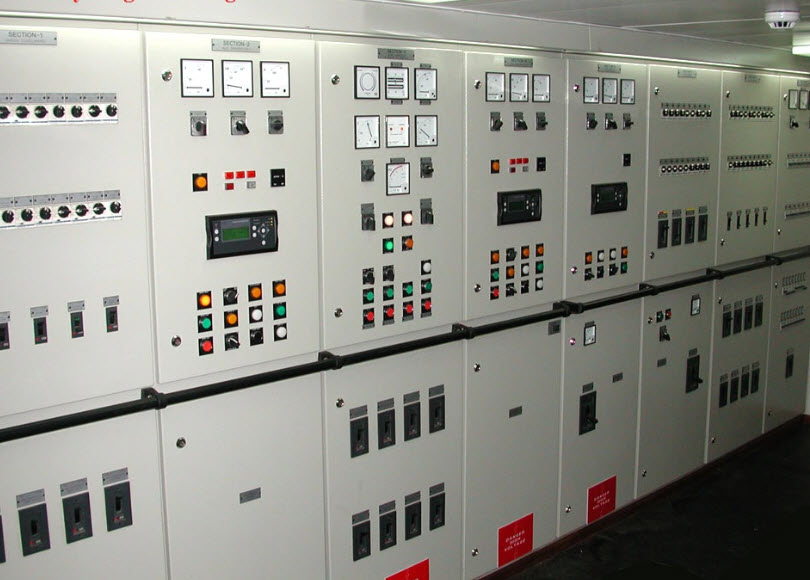

Tủ điều khiển động cơ: Dùng để điều khiển và bảo vệ các loại motor công nghiệp trong hệ thống quạt hút gió, bơm sinh hoạt, bơm cứu hỏa, bơm tăng áp, chiller… Phương thức khởi động và bảo vệ đa dạng như: khởi động trực tiếp, sao – tam giác, khởi động mềm hay sử dụng biến tần.

Tủ điện điều khiển động cơ

Việc lựa chọn đúng loại tủ điện sẽ giúp hệ thống vận hành an toàn, ổn định và tiết kiệm chi phí lâu dài. Nếu bạn đang tìm kiếm đơn vị uy tín trong sản xuất và cung cấp các loại tủ điện như tủ phân phối hạ thế, tủ ATS, tủ chiếu sáng hay tủ điều khiển động cơ, hãy liên hệ ngay với Công ty TNHH HVC Hưng Yên.
Chúng tôi cam kết mang đến sản phẩm chất lượng, đạt tiêu chuẩn kỹ thuật cùng dịch vụ tư vấn tận tâm, đáp ứng mọi yêu cầu của khách hàng trong các dự án cơ điện.
