TỦ ĐIỆN TỤ BÙ

Mô tả sản phẩm

Tủ điện tụ bù (hay tủ bù công suất phản kháng) là hệ thống thiết bị gồm nhiều tụ điện mắc song song với tải, nhằm nâng cao hệ số công suất cos φ ⋝ 0.95, giảm thiểu tổn thất điện năng, tránh bị phạt tiền công suất phản kháng theo quy định của Điện lực (EVN) và bảo vệ hệ thống điện công nghiệp.

Trong hệ thống điện nhà máy, xưởng sản xuất, tòa nhà cao tầng hay hạ tầng khu công nghiệp, phụ tải chủ yếu là động cơ không đồng bộ (mang tính cảm kháng cao), khiến công suất phản kháng chiếm tỷ trọng lớn. Việc lắp đặt tủ điện tụ bù công suất phản kháng là giải pháp bắt buộc để tối ưu hóa vận hành hệ thống điện M&E.

Tủ điện tụ bù là gì và vai trò trong hệ thống M&E?

Tủ điện tụ bù là một bộ phận cốt lõi trong hệ thống phân phối điện hạ thế, chuyên dùng để bù công suất phản kháng (Q). Mục đích nhằm cân bằng công suất biểu kiến (S) và công suất tác dụng (P), kéo hệ số công suất cos φ về ngưỡng tiêu chuẩn (thường từ 0.95 đến 0.98).

Tại sao doanh nghiệp bắt buộc phải lắp đặt tủ tụ bù?

Tránh phạt tiền công suất phản kháng từ Điện lực (EVN): Theo Thông tư quy định của Tập đoàn Điện lực Việt Nam, các hộ tiêu thụ điện sử dụng công suất lớn có cos φ < 0.85 sẽ phải mua công suất phản kháng (bị phạt tiền hàng tháng trên hóa đơn tiền điện).
Giảm tổn thất điện năng (Ploss): Giảm dòng điện chạy qua cáp dẫn, từ đó giảm tổn thất nhiệt và sụt áp trên đường dây.
Tăng khả năng mang tải cho máy biến áp và thiết bị: Giúp giải phóng bớt công suất của máy biến áp, kéo dài tuổi thọ cho thiết bị đóng cắt, cáp điện.

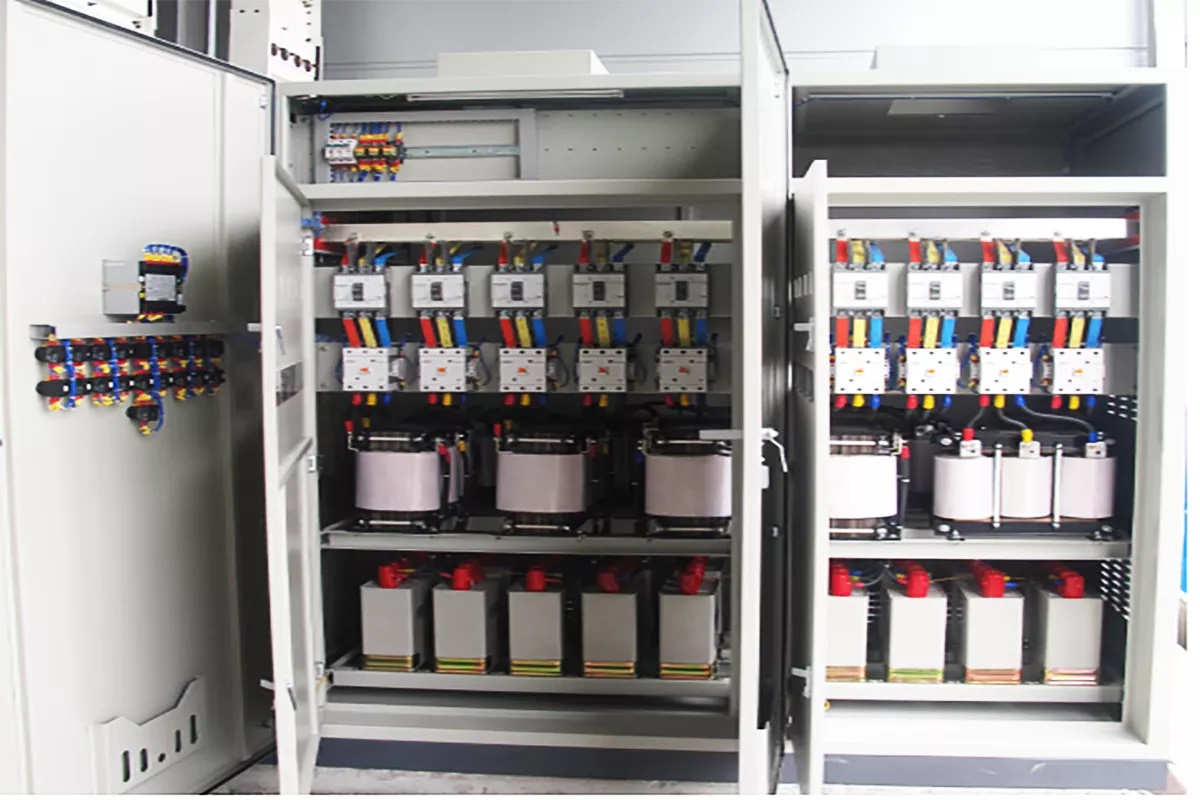

Tủ điện tụ bù

Tủ điện tụ bù tự động

Cấu tạo tiêu chuẩn của một tủ điện tụ bù

Một tủ điện tụ bù chất lượng cao do HVC Hưng Yên sản xuất được thiết kế và chế tạo tuân thủ nghiêm ngặt theo các tiêu chuẩn kỹ thuật quốc tế (như IEC 61439-1/2), bao gồm các thành phần chính sau:

Thành phần thiết bị	Chức năng chi tiết trong hệ thống
Vỏ tủ điện (Enclosure)	Thử nghiệm theo tiêu chuẩn quốc tế (có thể tích hợp chứng nhận KEMA Type Test), sơn tĩnh điện chống gỉ, cấp bảo vệ IP từ IP42 đến IP54 thích hợp lắp đặt trong nhà hoặc ngoài trời.
Bộ điều khiển tụ bù (PFC Controller)	Đầu não thông minh tự động đo đạc thông số hệ thống (cos φ, dòng điện, điện áp) để đóng/cắt các cấp tụ cho phù hợp.
Thiết bị đóng cắt tổng & bảo vệ (ACB/MCCB)	Bảo vệ toàn bộ tủ điện khỏi sự cố ngắn mạch, quá tải.
Contactor chuyên dụng cho tụ bù	Thiết bị đóng cắt chịu dòng quá tải khi đóng mạch tụ (thường tích hợp điện trở hạn dòng khởi động).
Tụ bù hạ thế	Gồm loại tụ khô (gọn nhẹ, an toàn) hoặc tụ dầu (tản nhiệt tốt, độ bền cao: 3 pha hoặc 1 pha).
Cuộn kháng lọc sóng hài	Tùy chọn nâng cao: Triệt tiêu sóng hài bậc cao (bậc 3, 5, 7...), bảo vệ tụ điện không bị nổ do cộng hưởng.
Đèn báo, đồng hồ đo (V, A, Hz, Cosφ)	Giám sát trực quan trạng thái vận hành của tủ tại hiện trường.

Phân loại các dòng tủ điện tụ bù phổ biến hiện nay

Tùy thuộc vào nhu cầu thực tế của từng dự án M&E, kỹ sư thiết kế có thể lựa chọn các cấu hình tủ tụ bù như sau:

- Tủ điện tụ bù tự động: Sử dụng bộ điều khiển tự động thông minh, tự động thay đổi số lượng bước bù theo tải thực tế. Đây là loại được sử dụng phổ biến nhất trong nhà máy, xưởng sản xuất, tòa nhà.

- Tủ điện tụ bù cố định: Thường có công suất nhỏ, đấu nối trực tiếp song song với máy biến áp hoặc động cơ lớn hoạt động liên tục cố định, không cần điều chỉnh linh hoạt.

- Tủ điện tụ bù kết hợp cuộn kháng lọc sóng hài: Giải pháp tối ưu cho các nhà máy có nhiều thiết bị điện tử công suất lớn (biến tần, máy hàn, lò cảm ứng) nhằm bảo vệ hệ thống điện khỏi hiện tượng quá áp và cháy nổ tụ.

Ưu điểm của tủ điện tụ bù

- Tăng hiệu suất năng lượng: Tủ điện tụ bù giúp cải thiện yếu tố công suất, từ đó giảm thiểu mất điện năng và tăng hiệu suất toàn hệ thống.

- Bảo vệ thiết bị điện: Bằng cách ổn định điện áp và giảm dao động áp suất, tủ điện tụ bù giúp bảo vệ các thiết bị điện khỏi những tác động tiêu cực.

- Tiết kiệm năng lượng: Việc giảm thiểu mất điện năng không chỉ tăng hiệu suất mà còn giúp doanh nghiệp tiết kiệm năng lượng và giảm chi phí.

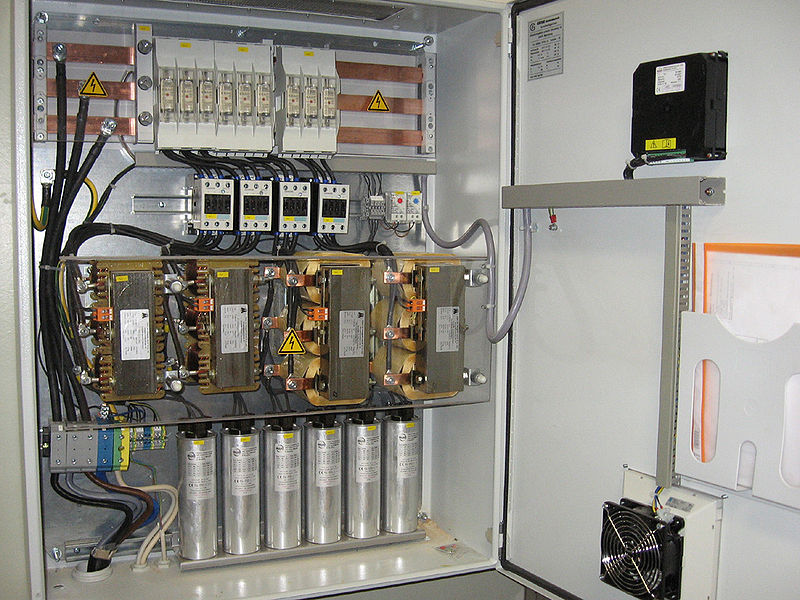

Tủ điện tụ bù công suất phản kháng

Tủ điện tụ bù công

Hướng dẫn tính toán dung lượng tụ bù cơ bản cho kỹ sư M&E

Để xác định dung lượng tụ cần bù (Qc tính bằng kVAr), các kỹ sư áp dụng công thức tiêu chuẩn:

Qc = P x (tan φ1 - tan φ2)

Trong đó:

P: Công suất tác dụng của phụ tải (kW)
φ1: Góc lệch pha trước khi bù (với hệ số công suất cos φ1)
φ2: Góc lệch pha mong muốn sau khi bù (thường chọn cos φ2 ≈ 0.95 ÷ 0.98, tương ứng tan φ2 ≈ 0.32 ÷ 0.20

Cách lựa chọn tủ điện tụ bù phù hợp

Trước khi bắt đầu quá trình lựa chọn, quan trọng nhất là xác định rõ yêu cầu cụ thể của hệ thống điện. Điều này bao gồm năng suất, điện áp, tần số và các yếu tố khác có thể ảnh hưởng đến việc chọn lựa tủ điện tụ bù.

- Chọn loại tủ điện tụ bù phù hợp

Tùy thuộc vào yêu cầu cụ thể của hệ thống, có nhiều loại tủ điện tụ bù khác nhau như tủ điện tụ bù tự động, tủ điện tụ bù thụ động, và tủ điện tụ bù kết hợp. Việc chọn loại tủ phù hợp sẽ ảnh hưởng đến hiệu suất và khả năng ổn định của hệ thống điện.

- Xem xét dung lượng tủ

Dung lượng của tủ điện tụ bù cần phải được xem xét một cách cẩn thận. Điều này phải phù hợp với nhu cầu năng lượng của hệ thống, nhằm tránh tình trạng quá tải hoặc thiếu tải.

- Kiểm tra hiệu suất năng lượng

Hiệu suất năng lượng của tủ điện tụ bù là một yếu tố quan trọng. Các tiêu chuẩn hiệu suất năng lượng cần được kiểm tra để đảm bảo rằng tủ đáp ứng được các yêu cầu về hiệu quả năng lượng và giảm thiểu tổn thất điện.

- Ưu tiên an toàn

An toàn luôn là ưu tiên hàng đầu trong việc lựa chọn tủ điện tụ bù. Đảm bảo rằng tủ được thiết kế và sản xuất theo các tiêu chuẩn an toàn, bao gồm cả các biện pháp bảo vệ an toàn như bảo vệ quá dòng, quá áp, và quá nhiệt.

- Chọn đơn vị sản xuất đáng tin cậy

Chọn một nhà sản xuất có uy tín và kinh nghiệm trong lĩnh vực sản xuất tủ điện tụ bù là quan trọng. Những nhà sản xuất có uy tín thường cung cấp sản phẩm chất lượng cao và hỗ trợ kỹ thuật đầy đủ.

Tại sao nên chọn tủ điện tụ bù được sản xuất tại nhà máy HVC Hưng Yên?

Công ty TNHH HVC Hưng Yên (trực thuộc HVC Group) sở hữu nhà máy sản xuất cơ điện quy mô lớn tại Hưng Yên, đáp ứng các tiêu chuẩn khắt khe nhất của các tổng thầu và chủ đầu tư lớn:

Chất lượng cao & An toàn tuyệt đối: Sản phẩm tủ điện phân phối và tủ bù được kiểm định nghiêm ngặt, vật tư thiết bị chính hãng (LS, Schneider, ABB, Siemens...).
Đáp ứng tiêu chuẩn kỹ thuật khắt khe: Tủ điện được thiết kế tối ưu về không gian tản nhiệt, thanh cái (busbar) mạ đồng tinh khiết, chịu dòng ngắn mạch cao.
Tiến độ thần tốc, giá thành trực tiếp từ nhà máy: Không qua trung gian, tối ưu chi phí tối đa cho nhà thầu M&E.
Bảo hành dài hạn, hỗ trợ kỹ thuật tận chân công trình: Đội ngũ kỹ sư giàu kinh nghiệm của HVC Hưng Yên luôn sẵn sàng hỗ trợ tư vấn thiết kế sơ đồ nguyên lý và hướng dẫn đấu nối, vận hành trực tiếp tủ điện cho khách hàng.

Một số câu hỏi thường gặp

1. Khi nào doanh nghiệp cần lắp đặt thêm cuộn kháng lọc sóng hài trong tủ tụ bù?

Trả lời: Doanh nghiệp cần lắp cuộn kháng khi trong hệ thống có sử dụng nhiều thiết bị điện tử công suất lớn sinh ra sóng hài (như biến tần, lò nung cao tần, robot hàn). Sóng hài làm tăng dòng điện qua tụ, gây quá nhiệt và dễ dẫn đến cháy nổ tụ bù. Cuộn kháng giúp triệt tiêu hiện tượng này, bảo vệ hệ thống an toàn.

2. Tuổi thọ trung bình của một tủ điện tụ bù là bao lâu?

Trả lời: Tùy thuộc vào chất lượng linh kiện (tụ khô hay tụ dầu) và điều kiện vận hành thực tế (nhiệt độ phòng máy, mức độ sóng hài), tủ điện tụ bù chất lượng cao do HVC Hưng Yên sản xuất thường có tuổi thọ từ 5 đến 10 năm nếu được bảo dưỡng định kỳ hàng năm.

3. Liên hệ đặt thiết kế và sản xuất tủ điện tụ bù theo yêu cầu ở đâu?

Trả lời: Quý khách hàng, nhà thầu M&E có thể liên hệ trực tiếp tới HVC Hưng Yên qua Hotline: 0243.540.2246 hoặc gửi bản vẽ thiết kế kỹ thuật về email: info@hvcgroup.net để nhận báo giá sớm nhất.
